CP6859-familie

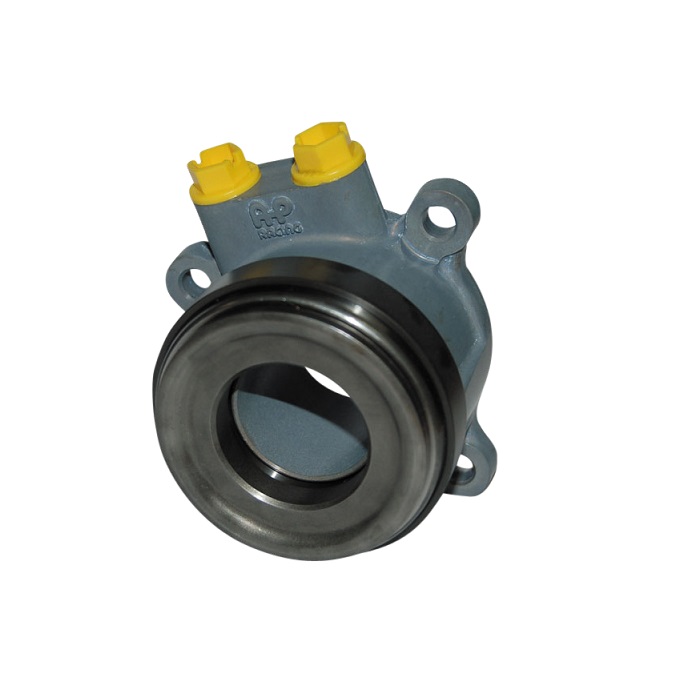

De concentrische slavecilinder uit de CP6859-serie heeft een lichtgewicht gesmede aluminium behuizing en is een hydraulisch zelfstandige eenheid met hogetemperatuurafdichtingen.
Alle afdichtingsoppervlakken worden beschermd door een slijtvaste / wrijvingsarme coating die de levensduur van de afdichting verlengt.
LET OP: CP6859 vervangt de CP3859-cilinderserie MAAR IS NIET IDENTIEK.
CP3859 / CP6859-verschillen:
- Hydraulische poortgeometrie en schroefdraad waren nu M10, was M12.
- Verminderde poorthoogte, nu 44,92 mm was 59,12 mm
Kenmerken:
- Gesmede aluminiumlegering behuizing.
- Aluminiumlegering zuiger.
- 18 mm of 12 mm maximale slagopties.
- CP6859-1238 IN of - 1250 IN geschikt voor hogesnelheidstoepassingen.
- Te gebruiken met PRF660, 600 of andere hoogwaardige remvloeistoffen.
- Cilinders worden geleverd met druklager in een keuze uit vier fulcrumdiameters.
- Hydraulische fittingkits beschikbaar voor -3 of -4 aeroquip:
- 7/16" (aluminiumadapter) voor -4 aeroquip - CP3759-6
- 3/8" (stalen adapter) voor -3 aeroquip - CP3759-5
- Fittingen moeten worden vastgedraaid tot 28 Nm (21 ft/lb)
Beschikbare onderdeelnummers:-
Voor standaard lagerconfiguratie (18 mm slag)
- Lager gehuisvest op de zuiger via de buitenste ring. De binnenste ring draait. Geschikt voor hogesnelheidstoepassingen.
- CP6859-38 = Ø38 mm Fulcrum.
- CP6859-50 = Ø50mm Fulcrum.
- CP6859-54 = Ø54mm Fulcrum. Voor buitenste roterende race lagerconfiguratie (18mm slag)
- Lager gehuisvest op de zuiger via de binnenste race met de buitenste race roterend. - CP6859-45 = Ø45mm Fulcrum.
Vlakke lager - Lager gehuisvest is gehuisvest op de zuiger via de buitenste race. De binnenste race roteert. Geschikt voor hoge snelheidstoepassingen. - CP6859-14 = Vlakke Fulcrum - (Hoge snelheid)
Voor gereduceerde lengteconfiguratie (12mm slag)
- Een verkorte slag om de totale lengte te verminderen. - Lager gehuisvest op de zuiger via de binnenste race met de buitenste race roterend.
- CP6859-1245 = Ø45mm Fulcrum.
- CP6859-1250 = Ø50mm Fulcrum.
- CP6859-1254 = Ø54mm Fulcrum.
Voor configuratie met gereduceerde lengte (12mm slag)
- Lager gehuisvest in de zuiger via de binnenring met binnenring roterend. Geschikt voor toepassingen met hoge snelheid.
- CP6859-1238 IN = Ø38mm Fulcrum.
- CP6859-1250 IN = Ø50mm Fulcrum. Voor standaard lagerconfiguratie (12mm slag)
- Een verkorte slag om de totale lengte te verkleinen. - Lager gehuisvest in de zuiger via de buitenring. De binnenring roteert. Geschikt voor toepassingen met hoge snelheid.
- CP6859-1238-IN = Ø38mm Fulcrum.
- CP6859-1245-IN = Ø45mm Fulcrum.
- CP6859-1250-IN = Ø50mm Fulcrum.
- CP6859-1254-IN = Ø54mm Fulcrum.
Algemene informatie:
Zorg ervoor dat de unit in de juiste positie is geïnstalleerd, met de ontluchtingspoort bovenaan, zoals weergegeven in de installatietekeningen (hieronder). Alle fittingen die bedoeld zijn om op de onderkant van de hydraulische poorten te zitten, moeten een ingesloten hoek van 90° hebben.
OPMERKING:
Wanneer grote diameter splines worden gebruikt, controleer dan de speling van de spline in het slavecilinderlichaam. Grotere splines hebben ook een grotere naafnaaf van de aangedreven platen. Controleer de speling van de aangedreven platen bij maximale slave-beweging. Zie de installatietekening van de koppeling voor meer informatie.
Minerale olieversies van alle assemblages op deze tekening zijn beschikbaar, neem voor meer informatie contact op met de technische afdeling van AP Racing of zie CP8084-1CD voor minerale olie-compatibele assemblages in het downloadgebied.
